中深孔凿岩台车油缸受力分析

2026-04-30 09:43:02 来源：百科详解阅读：

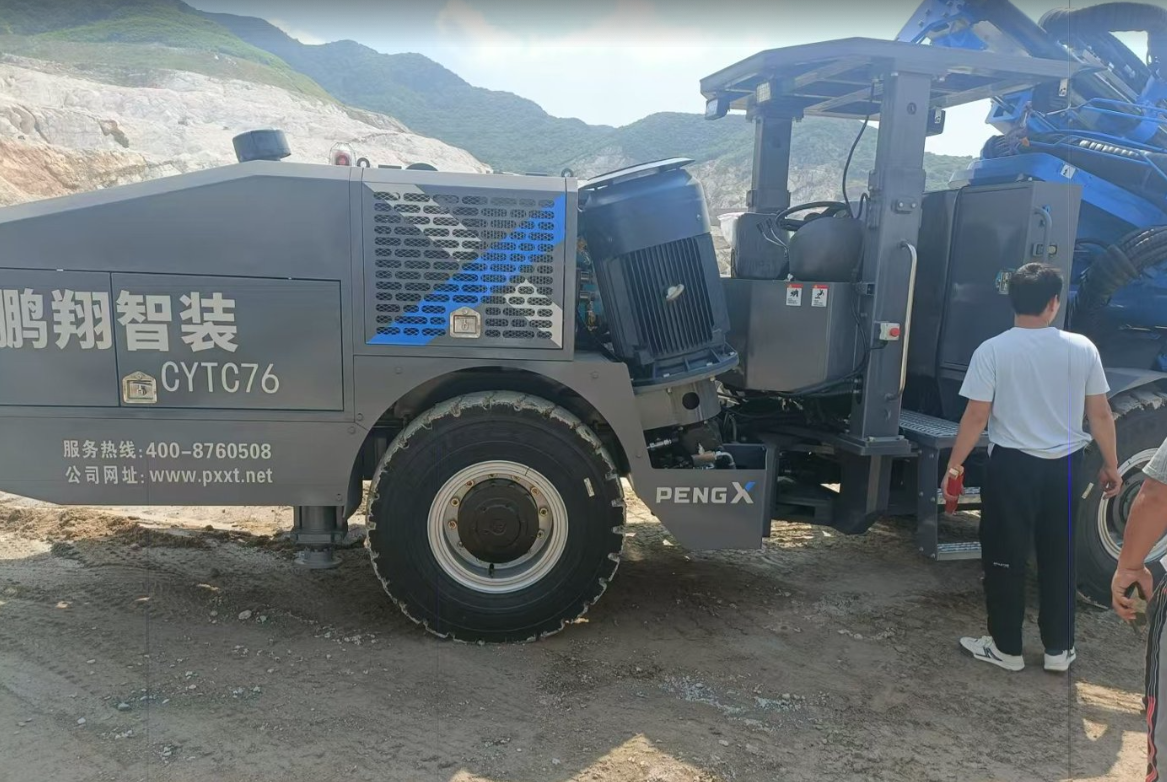

　　在井下矿山及隧道开挖工程中，中深孔凿岩台车是决定生产效率和钻孔精度的核心装备。作为凿岩台车的“关节”与“肌肉”，油缸(包括推进油缸、俯仰油缸、摆臂油缸及旋转缸)的受力状态直接决定了钻臂的定位精度、凿岩效率及结构疲劳寿命。然而，井下工况恶劣，凿岩机冲击反作用力及岩层反力导致的复杂载荷，常使油缸成为易损件。

　　本文将基于有限元分析理论与井下实测数据，对中深孔凿岩台车油缸进行深入的受力解构。

　　一、载荷来源与受力模型构建

　　凿岩台车在工作循环中，油缸主要承受三种极端力学环境：

　　推进力与冲击反力：凿岩机冲击破碎岩石时，活塞产生的冲击波部分转化为反作用力传递至推进梁。以常见的TR1000型凿岩机为例，其最大冲击功率下，推进油缸需承受约12-18kN的轴向拉压交变载荷。

　　钻臂姿态弯矩：当钻臂举升进行高位凿岩时，俯仰油缸不仅要克服重力，还需维持臂架的刚性。针对3吨级钻臂总成，俯仰油缸在极限工况下需提供超过40kN的推拉力以抵抗倾覆力矩。

　　旋转缸扭矩反力：钻臂水平摆动时，旋转缸需克服巨大的转动惯量及卡钎时的瞬时扭矩。据《凿岩机械气动工具》研究表明，旋转缸在启动和制动瞬间，缸筒与活塞杆连接处的应力峰值可达250MPa以上，极易发生局部屈服。

　　二、关键失效模式与有限元仿真

　　为了精准捕捉油缸的薄弱环节，业内普遍采用ANSYS Workbench进行静力学与模态分析。

　　通过离散化网格划分(通常采用Solid186单元)，仿真结果显示：

　　高应力区分布：应力集中现象主要出现在油缸的缸筒止口处和活塞杆与耳环的连接焊缝。在极限偏载下(如岩石硬度f>12)，耳环根部等效应力(Von Mises Stress)高达320MPa，这已超过Q460钢的屈服极限。

　　动态响应：针对伸缩臂的模态分析表明，油缸的固有频率若与凿岩机的冲击频率(约40-60Hz)重合，将引发共振，导致液压油泄漏或密封件烧毁。

　　三、工程实战中的结构改进

　　基于上述受力分析，针对性的改进方案已在徐工等主流厂商的产品中得到验证：

　　增加过渡圆角：将活塞杆与耳环连接处的直角过渡改为大曲率圆弧，使应力集中系数由原来的3.0降至1.8以下。

　　材料升级：针对重载工况，推荐将缸筒材质由45#钢升级为27SiMn无缝钢管，其抗拉强度(≥1000MPa)可承受更高的冲击载荷。

　　导向带优化：在侧向力较大的工况下，加宽活塞上的耐磨导向带(宽度增加20%-30%)，有效降低了侧向力导致的拉伤风险。

　　中深孔凿岩台车油缸的受力分析是一个从静力学简化计算到非线性动态仿真的过程。通过对旋转缸连接强度的细致校核以及对推进缸疲劳寿命的精准预测，不仅能够有效避免“断耳”、“爆缸”等恶性故障，更能显著提升钻孔的直线精度。

　　在实际选型与维护中，除了关注油缸的额定压力，更应重视其抗偏载能力与疲劳寿命评级，这是保障井下连续作业的核心命脉。
